大型元件貼裝困難的原因之一是因為元件上有插腳。

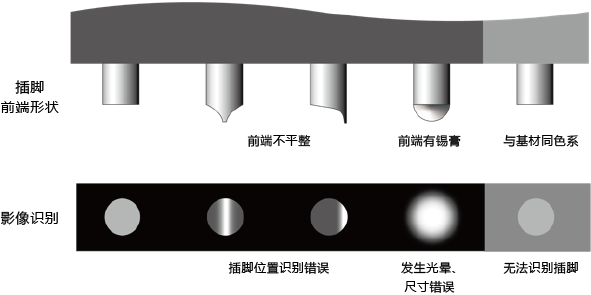

因為這樣的元件需要將插腳準確地插入電路板上的通孔中，所以除了元件的外形，還需要正確識別插腳的前端影像。然而，根據切割方法以及處理方法的不同，插腳的形狀并不統一，所以正確識別插腳中心十分困難。

要想避免插腳前端形狀差異導致的識別錯誤，防止插入不良，必須配備能正確識別插腳前端影像的相機與照明方式。

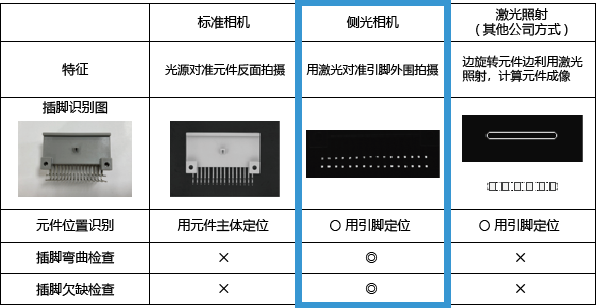

側光相機利用激光照射插腳的前端，是一種能清晰識別前端影像的有效方法，它可以捕捉到各式各樣前端形狀的插腳中心并準確進行定位，防止插入不良。

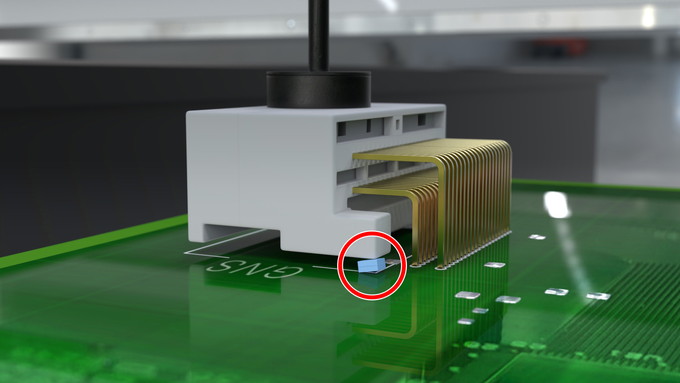

部分大型元件上會附帶插腳來防止它們在移動過程中翻到、脫落或者在二次融化時浮起。 在插裝這些元件時會先對準1點施加壓力將插腳部分壓入電路板的插孔中，這種能確保 大型元件插裝穩定性的工作叫做壓裝功能。

萬一被異物或元件等卡住而無法將插腳完全壓入電路板內時，元件便會作為不良品被篩選出來。

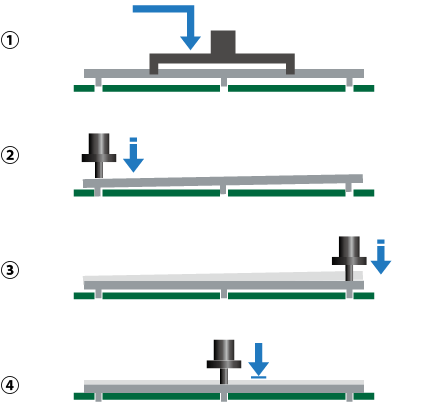

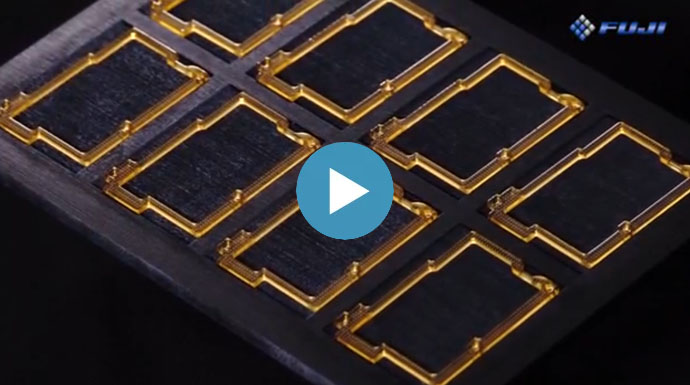

同樣是需要借助外力壓入的元件，對于那些元件本身硬度不足及屏蔽蓋等稍加用力就會導致變形的元件而言，還可以選擇另一種元件壓入功能。這種功能是在貼裝元件后，從多個點向元件施加壓力，能邊控制元件的受力負擔邊將元件完全壓入電路板。

近幾年的貼片機在X方向與Y方向大都具備了處理大型元件的能力，但是對于高度，因為機械構造的限制，普通的貼片機能應對的最大高度大約只到25毫米。然而，大型接插件包括插腳在內的高度通常要超過30毫米，如果超過機器適用的規格，便需要手工插裝。

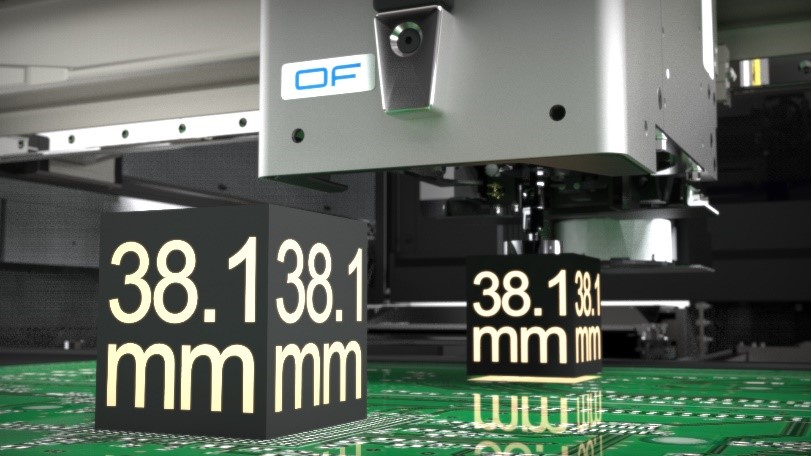

FUJI的貼片機能夠貼裝高度達到38.1毫米(1.5英寸)的元件，從而擴大了SMT生產線上自動裝配元件的范圍，同時還能解決手工作業中存在的品質不穩定以及生產用時不固定的問題。

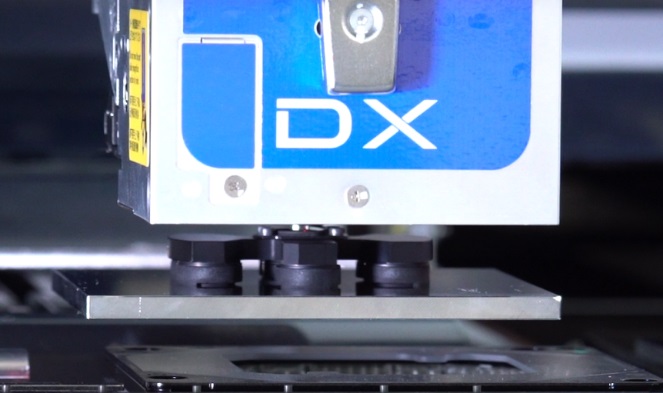

邊長超過100mm的超大型BGA或者大型的變壓器重量有時會超過200g。FUJI工作頭中載重能力最強的是DX工作頭，它最高可夾持250g※2的重型元件。

但是，像這種重型元件在移動或旋轉過程中非常容易脫落。為了防止吸取后元件脫落，我們推薦使用定制吸嘴。因為定制吸嘴是考慮元件的形狀與重量的平衡狀況去設計最合適的吸取位置的。

※2實際值

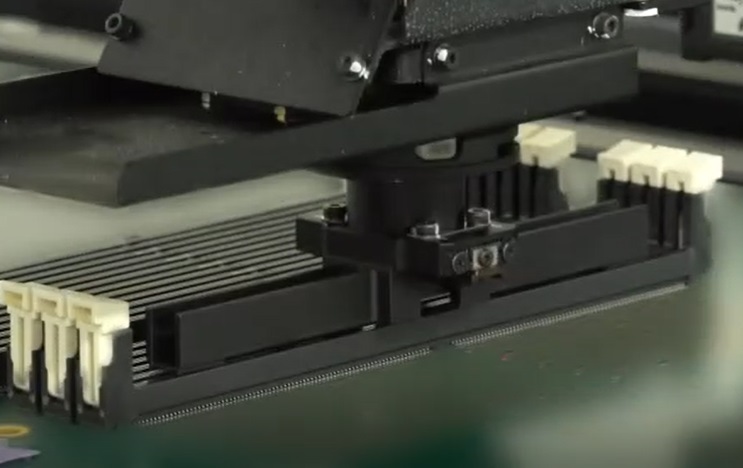

元件上面沒有平坦的表面供吸嘴吸取時，通常會采用機械夾夾持元件輪廓的方法處理。但是在面對DIMM插槽※3這種需要多個元件集中排列插裝時，元件跟機械夾之間會發生干涉而導致元件損壞。這種情況下，可以采用機械夾從元件內部夾持的方法得到解決。

※3　計算機主板上的內存插槽。

FUJI為了能夠在短時間內向用戶提供作定制吸嘴與定制機械夾，我們在全球各地的據點均設立了可以制作的體制。
